三菱PLC可選擇性分支程序

    在應用三菱PLC步進指令進行(三菱PLC指令)編程時，通常會出現多種情況供選擇，就會構成一路可選擇性分支，在程序執行時，多路分支只進行其中的一路分支(三菱PLCwww.sysucloud.cn提供資料整理)，如圖4—6(a)所示構成兩路分支，x1、x4是選擇條件，當程序執行到S21時，x1和x4誰先接通就執行相應的分支，則另一路分支就不能執行。三菱FX系列PLC最多可以有8路分支。

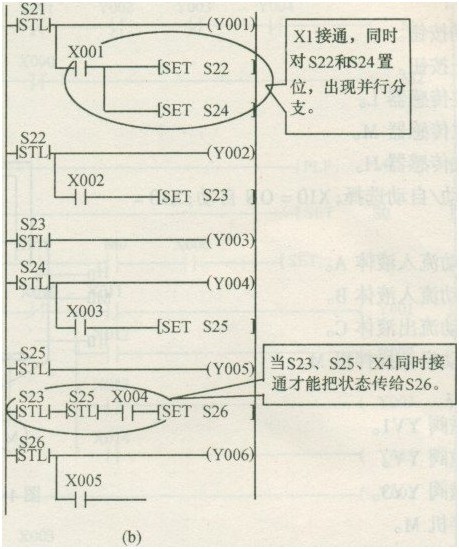

并行性分支程序梯形圖如下：

指令如下：

STL  S21

OUT  Y001

LD   X001

SET  S22

SET  S24

STL  S22

OUT  Y002

LD   X002

SET  S23

STL  S23

OUT  Y003

STL  S24

OUT  Y004

LD   X003

SET  S25

STL  S25

OUT  Y005

STL  S23

STL  S25

LD   X004

SET  S26

STL  S26

OUT  Y006

LD   X005
